Merhaba, işleme meraklısı arkadaşlar! CNC frezeleme dünyasında yeniyseniz veya sadece becerilerinizi geliştirmek istiyorsanız doğru yere geldiniz. Bir CNC Freze tedarikçisinin parçasıyım ve size basit bir parçanın bir CNC frezede nasıl programlanacağını anlatmak için buradayım.
CNC Frezelemenin Temellerini Anlamak
Programlamaya dalmadan önce CNC frezelemenin ne olduğuna hızlıca bakalım. CNC, Bilgisayar Sayısal Kontrolü anlamına gelir. Basit bir ifadeyle, bir CNC değirmeni, malzemeyi çıkarmak ve istenen şekli oluşturmak için bir kesici takımı iş parçası etrafında hareket ettirmek için bilgisayarlı kontrolleri kullanan bir makinedir.

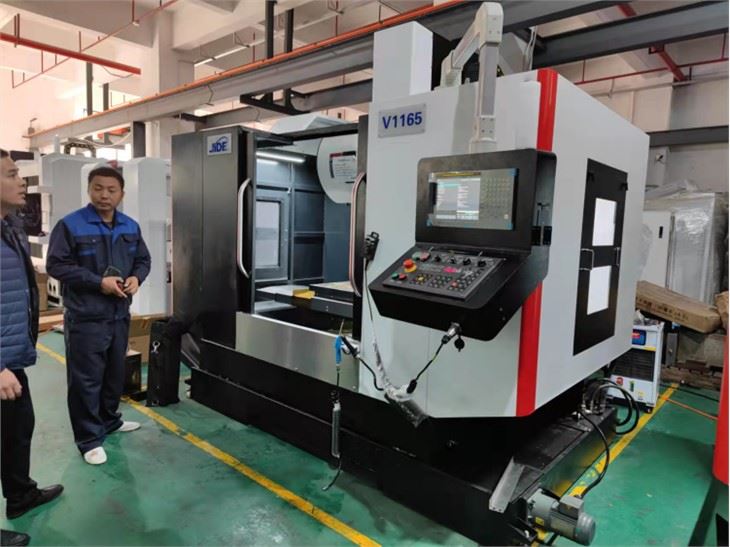

Piyasada farklı tipte CNC frezeler var. Örneğin, şunları sunuyoruz:Hassas Cnc Freze Makinesi V850Yüksek hassasiyeti ve güvenilirliği ile bilinen. Sonra şu varCNC Vmc Makinesi 1000, çeşitli uygulamalar için mükemmel olan dikey bir işleme merkezi. Daha karmaşık 3D çalışmalarla ilgileniyorsanız,3D Freze Makinesigidilecek yoldur.
Programlamaya Başlarken
Basit bir parçayı CNC frezede programlamanın ilk adımı programlama dilini anlamaktır. CNC işlemede kullanılan en yaygın dil G kodudur. G kodu, CNC makinesine kesici takımı hareket ettirmek, iş mili hızını değiştirmek veya soğutucuyu açmak gibi ne yapması gerektiğini söyleyen bir dizi talimattır.
İş Parçasını Ayarlama
G kodunu yazmaya başlamadan önce iş parçasını CNC freze üzerinde ayarlamanız gerekir. İş parçasının makine tablasına güvenli bir şekilde sabitlendiğinden emin olun. Ayrıca koordinat sisteminin kökenini de tanımlamanız gerekir. Bu genellikle iş parçasının tam konumunu bulmak için bir takım ayarlayıcı veya bir prob kullanılarak yapılır.
G kodunu yazma
Diyelim ki bir metal parçası üzerine basit bir kare cep frezelemek istiyoruz. Kullanabileceğiniz G kodunun temel bir örneği:
O1000; Program numarası G21; Birimleri milimetreye ayarlayın G90 ; Mutlak konumlandırmayı ayarlayın G54 ; M03 S1000 iş koordinat sistemini seçin; İş mili açık, 1000 RPM'de saat yönünde dönüş G00 X0 Y0 ; Başlangıç pozisyonuna hızlı hareket G01 Z-5 F100 ; 100 mm/dak ilerleme hızında 5 mm derinliğe kadar doğrusal hareket G01 X20 F200 ; 200 mm/dak ilerleme hızında X yönünde 20 mm doğrusal hareket G01 Y20 F200 ; 200 mm/dak ilerleme hızında Y yönünde 20 mm doğrusal hareket G01 X0 F200 ; 200 mm/dak ilerleme hızında başlangıç X konumuna geri doğrusal hareket G01 Y0 F200 ; 200 mm/dak ilerleme hızında başlangıç Y konumuna doğrusal geri hareket G00 Z5 ; Güvenli bir yüksekliğe kadar hızlı hareket M05 ; Mil kapalı M30 ; Programın sonuHer kod satırının ne yaptığını açıklayalım:
O1000: Bu program numarasıdır. CNC makinesinin hafızasındaki programı tanımlamak için kullanılır.G21: Birimleri milimetreye ayarlar. Ayrıca kullanabilirsinizG20inç için.G90: Konumlandırma modunu mutlak olarak ayarlar. Bu, belirttiğiniz tüm koordinatların koordinat sisteminin orijinine göreli olduğu anlamına gelir.G54: İş koordinat sistemini seçer. İş parçasının orijinini daha önce tanımladığınız yer burasıdır.M03 S1000: İş milini 1000 RPM'de saat yönünde döndürür.G00 X0 Y0: Kesici takımı hızlı bir şekilde başlangıç noktasındaki başlangıç konumuna hareket ettirir.G01 Z-5 F100: Kesici takımı 100 mm/dak ilerleme hızıyla 5 mm derinliğe kadar hareket ettirir.- Sonraki birkaç
G01komutları cebi frezelemek için kesme takımını kare şeklinde hareket ettirir. G00 Z5: Kesici takımı hızlı bir şekilde güvenli bir yüksekliğe hareket ettirir.M05: İş milini kapatır.M30: Programı sonlandırır.
Programın Simülasyonu ve Test Edilmesi
G kodunu yazdıktan sonra programı gerçek makinede çalıştırmadan önce simüle etmek iyi bir fikirdir. Çoğu CNC makinesi, takım yolunu görselleştirmenize ve hataları kontrol etmenize olanak tanıyan simülasyon yazılımıyla birlikte gelir.
Simülasyon iyi görünüyorsa programı hurda bir malzeme parçası üzerinde test edebilirsiniz. Bu, programın doğru çalıştığından ve parçanın doğru boyutlarda frezelendiğinden emin olmanıza yardımcı olacaktır.
Yaygın Sorunları Giderme
Tüm adımları doğru bir şekilde izlemiş olsanız bile, CNC frezede basit bir parçayı programlarken yine de bazı sorunlarla karşılaşabilirsiniz. İşte bazı yaygın sorunlar ve bunların nasıl düzeltileceği:
Takım Kırılması
Kesici takım işleme sırasında kırılırsa bunun birkaç nedeni olabilir. En yaygın neden, çok yüksek ilerleme hızı veya çok düşük iş mili hızı gibi yanlış kesme parametrelerinin kullanılmasıdır. Bu parametreleri ayarlamayı deneyebilir ve sorunun çözülüp çözülmediğini görebilirsiniz.
Kötü Yüzey Son İşlemi
Parçanın yüzey kalitesi düzgün değilse bunun nedeni kesici takımın kör olması veya ilerleme hızının çok yüksek olması olabilir. Yüzey kalitesini iyileştirmek için kesme takımını değiştirmeyi veya ilerleme hızını azaltmayı deneyin.
Yanlış Boyutlar
Parça doğru boyutlarda frezelenmiyorsa bunun nedeni bir programlama hatası veya makinenin kalibrasyonunda bir sorun olabilir. G kodunuzu bir kez daha kontrol edin ve makinenin doğru şekilde kalibre edildiğinden emin olun.
Çözüm
Basit bir parçayı CNC frezede programlamak ilk başta göz korkutucu görünebilir, ancak biraz pratik ve sabırla bunu bir profesyonel gibi yapabileceksiniz. Temel bilgilerle başlamayı, G kodunu anlamayı ve programlarınızı gerçek makinede çalıştırmadan önce daima simüle edip test etmeyi unutmayın.
Bir CNC freze satın almakla ilgileniyorsanız veya programlamayla ilgili sorularınız varsa bizimle iletişime geçmekten çekinmeyin. İhtiyaçlarınıza uygun doğru makineyi bulmanıza yardımcı olmak ve başlamanız için ihtiyaç duyduğunuz desteği sağlamak için buradayız.
Referanslar
- Mark G. Condon'dan "CNC Programlama El Kitabı"
- Robert L. Norton'dan "Modern İşleme Teknolojisi"
