Dikey CNC V1165

Dikey cnc V1165 parametresi ayrıntılı teknik parametreler satış öncesi bilgileri

Ürün modeli: V1165

Ürün Adı: Dikey İşleme Merkezi

Standart sistem: FANUC 0IMF/MITSUBISHI/SIEMENS

Ürün Açıklaması:

1. X, Y, Z üç eksenli hareket: 1100x650x550mm

2. Mil dönüş modu kayış bağlantısıdır, maksimum hız: 10,000 rpm.

3. Takım magazini, müşterilerin ihtiyaçlarını karşılamak için 24 disk manipülatör takım magazini ile donatılmıştır.

4. Ana ünite, güçlendirilmiş iç kaburgalara ve yüksek rijitliğe sahip ağır bir kutu yapısıdır.

5. Mil takım yöntemi, hava basıncı mekanizmasını benimser, takımlama sırasında mil eşit olarak gerilir ve yatağın ömrü uzar.

6. Elektrik kutusu, kontrolörün ısıtma kaynağını ayırmak için dahili olarak bölünmüş ve izole edilmiş bir tasarıma sahiptir. Dış tozun elektrik kutusuna girmesini önlemek için ısı dağılımı için ön tarafta bir ısı eşanjörü kullanılır; fan sıcak plakasından ısıyı dağıtmak için arkada bir fan kullanılır.

7. Üç eksen, makine boşluğunun ve termal deformasyonun uzun süre düşük tutulmasını sağlamak için hassas somun ön sıkıştırma ve uç ön gerdirme cihazlarıyla birlikte yüksek hassasiyetli bilyalı vidalar kullanır.

8. X, Y ve Z eksenleri, yüksek rijitliğe, düşük gürültüye sahip olan ve hızlı yer değiştirme yapabilen ve döngü doğruluğu elde edebilen makaralı tip lineer kılavuzları benimser. Hızlı hareket hızı 36/36/36m/dk'dır.

9. Tüm bitmiş ürünler, konumlandırma doğruluğunu ve servo özelliklerini sağlamak için lazer konumlandırma düzeltmesi ve dairesel testlerden geçmiştir ve makinenin doğruluğunun uzun vadeli istikrarını sağlamak için makine sevk edilmeden önce sıkı denetim önlemleri alınmıştır.

parametreler

Dikey Cnc Vmc1100'ün standart konfigürasyon içeriği

1Sayısal kontrol sistemi: FANUC 0IMF

2Ana milin maksimum hızı: 10000rpm

3 Mil dönüş modu: kayış

4 Mil konikliği: BT40/150

Standart konfigürasyon: 24 diskli manipülatör alet magazini

Hızlı hareket hızı: 36, 36, 36m/dak

(1) Kesme soğutma sistemi

(2) Otomatik yağlama sistemi

(3) Kesme ve üfleme cihazı

(4) Patlamaya dayanıklı çalışma lambaları

(5) Üç renkli uyarı ışığı

(6) Seviye ayar cıvataları ve ara parçaları

(7) Elektrik kutusu ısı eşanjörü

(8) Üç eksenli vidalı ön gerdirme cihazı

(9) Program depolama

(10) RS232 arayüzü ve 5m iletişim kablosu

(11) Makinedeki temizleme cihazı: su tabancası ve hava tabancası

(12) Manuel puls üreteci: el çarkı

(13) Trafo

(14) Üç eksenli teleskopik koruyucu kapak

(15) Tam kapak sac

(16) Sert kılavuz çekme

(17) Doğruluk muayene sertifikası

(18) Elektrikli cihaz kılavuzu

(19) Sistem Kullanım Kılavuzu

(20) Sistem programı kullanım kılavuzu

(21) Dördüncü eksen

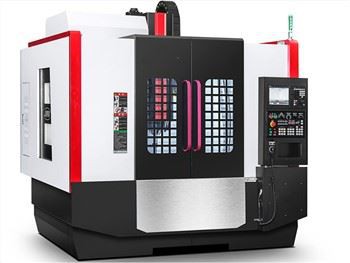

makine resimleri

Dikey cnc freze makinesi X1165 paketleme listesi

Freze aynası BT40 ER32

Latince

Kornayı ayarla

Çapa cıvata

alyan anahtarı

İngiliz anahtarı

CNC sistemi 1 takım (rastgele)

kullanım kılavuzu

Uygunluk belgesi

CNC Sistemi Kullanım Kılavuzu

Takım değiştirme braketi

Makinede hava tabancası

Uygunluk belgesi

Dikey Cnc V1165'in sürüş yöntemi

Tahrik cihazı, bir mil tahrik ünitesi, bir besleme ünitesi, bir mil motoru ve bir besleme motoru dahil olmak üzere CNC işleme merkezinin aktüatörünün tahrik parçasıdır. Sayısal kontrol cihazının kontrolü altında, iş mili ve besleme tahriki, bir elektrikli veya elektro-hidrolik servo sistemi ile gerçekleştirilir. Birkaç besleme bağlandığında, konumlandırma, düz çizgi, düzlem eğrisi ve uzay eğrisinin işlenmesi tamamlanabilir.

Besleme tahrik sisteminin üç kontrol modu vardır: ayrı çevrim, yarı kapalı çevrim ve tam kapalı çevrim. Açık döngü kontrolü ve kapalı döngü kontrolü, bir geri besleme sistemi oluşturmak için konum ve hız algılama geri besleme elemanlarının kullanılıp kullanılmadığı olarak tanınmalıdır. Yarı kapalı döngü kontrolü ile tam kapalı döngü kontrolü arasındaki temel fark, konum algılama elemanının CNC takım tezgahında bulunmasıdır. . Açık çevrim kontrolü genellikle sürücü bileşenleri olarak kademeli motorları kullanır ve kapalı çevrim kontrolü genellikle sürüş bileşenleri olarak servis motorlarını kullanır.

Açık döngü sayısal kontrol sistemi: Konum geri besleme cihazı olmayan kontrol yöntemine açık döngü kontrol denir. Besleme tahrik sistemi olarak açık döngü kontrolü kullanılıyorsa, açık döngü sayısal kontrol sistemi sayısal bir kontrol sistemidir. Açık döngü CNC sistemleri genellikle servo aktüatörler olarak kademeli tahrik sistemleri (elektro-hidrolik darbe motorları dahil) kullanır, bu nedenle bunlara kademeli tahrik sistemleri de denir. CNC makinesi tool.png Yarı kapalı döngü CNC sistemi: Yarı kapalı döngü konum algılama yöntemi, genellikle motorun açısını kontrol etmek için konum algılama elemanını motorun miline (genellikle motor üreticisi tarafından kurulur) kurar, ve ardından vidalı mil vb. içinden geçirin. Mekanizma, açıyı çalışma masasının doğrusal yer değiştirmesine dönüştürür. Vidalı bilyenin doğruluğu yeterince yüksekse ve boşluk küçükse, takım tezgahının doğruluk gereksinimleri genellikle karşılanabilir.

Tam kapalı döngü CNC sistemi: Tam kapalı döngü kontrol yöntemi, konumun gerçek hareket değerini doğrudan takım tezgahının hareketli parçalarından elde etmektir, bu nedenle algılama doğruluğu mekanik şanzımanın doğruluğundan etkilenmez .
